自動化焊接設備立式圓周自動焊接機 Vertical Circumference of Automatic Welding Machines

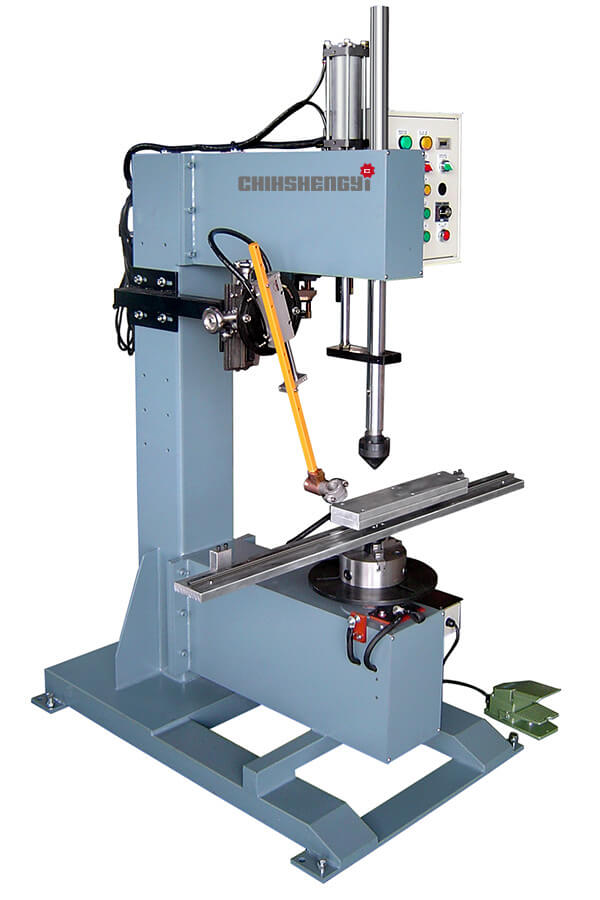

立式圓周自動焊接機

Circumference Welding Machinery

圓周焊接機是專門為銲接圓形工件銲接設計,配合氣壓缸、治具及迴轉盤馬達,Linear Guideway 線性滑軌、準確移動快速定位,可快速將工件定位並360度迴轉,完成工件之圓周銲接。可搭配 CO2MAGMIG 溶接機、TIG 氬焊機、PLASMA 離子焊接機、LASER 雷射焊接,可選配自動填料設備。



  • 電機控制:採用 PLC 電機控制方式、人機介面控制器、譯碼器 Electro Mechanical Encoder 操作簡便,維修容易。
  • 線性滑軌型採用氣缸帶動模具座走線性滑軌下降,中心度較佳。
  • 立式焊槍圓周旋轉型,運用在一些工件無法轉動之焊接位置可採用立式的操作方式,可以提高工作效率。
  • 立式圓周自動焊接機是專為焊接圓形工件,機器中使用的氣缸,夾具和轉台電機,立式圓周自動焊接機不僅可以做出設定的位置,焊接工件也能達到 360 度的大轉彎。
  • 本機台有引孤信號監控及有、無功能、無段調速、快速回到定位。
  • 寬焊接直徑範圍:適用於 10mm~300mm 的工件。(客製化直徑)
  • 頂部/底部移動缸,它可以修復氣缸焊接槍,夾具及配件,實現迅速的移動和準確的位置。缸的移動路線是高達 50mm~200mm
  • 焊接轉台驅動 DC MOTOR 直流馬達、伺服馬達,調節和穩定的焊接速度。再轉彎角形式 0~360 度。重疊焊接時間可調、旋轉不抖動,傳動效率高。
  • 調整焊槍焊接槍可以使上/下、左/右、前進/後退調節。

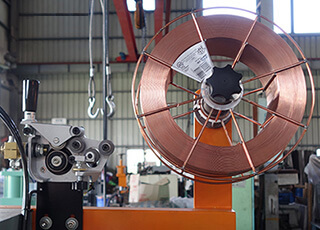

  • 可搭配 MIG, MAG 溶接機、潛伏焊、TIG 氬焊機、PLASMA Welding Machine 離子焊接機、潛伏焊、微小電流氬焊機 MICRO TIG, Laser Welding Machine 雷射焊接機,氬焊添料系統裝置、送料架、送線裝置、焊線、焊絲。

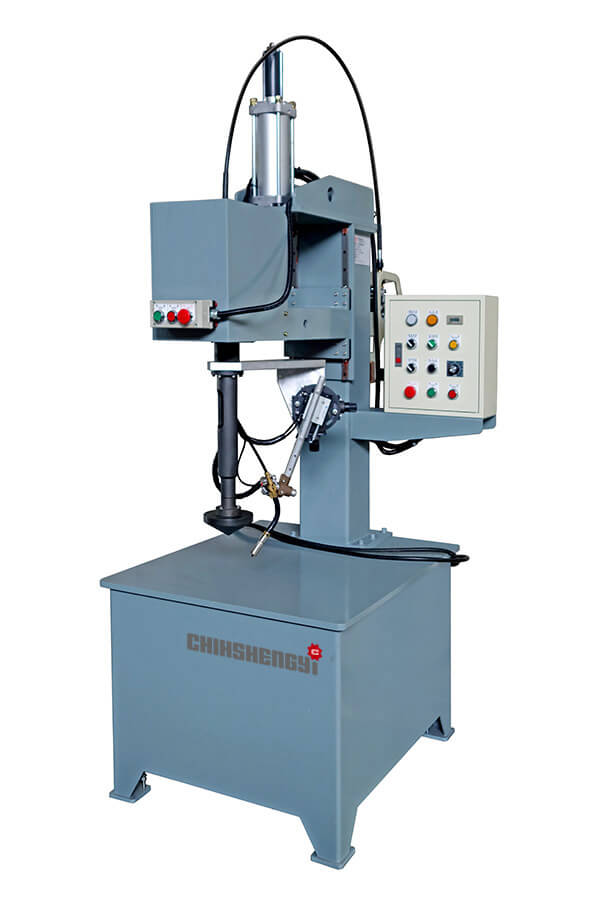

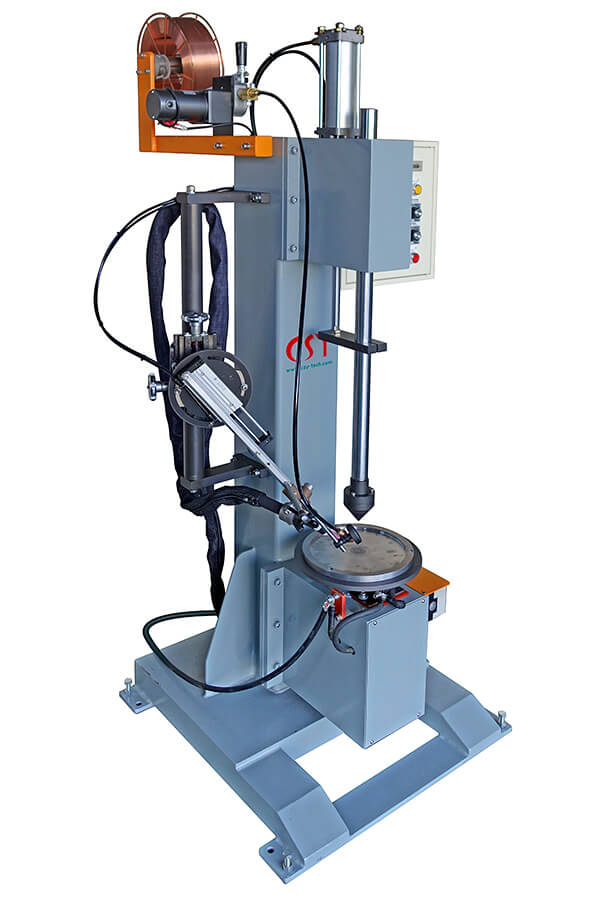

CO2 焊槍旋轉圓周焊接機

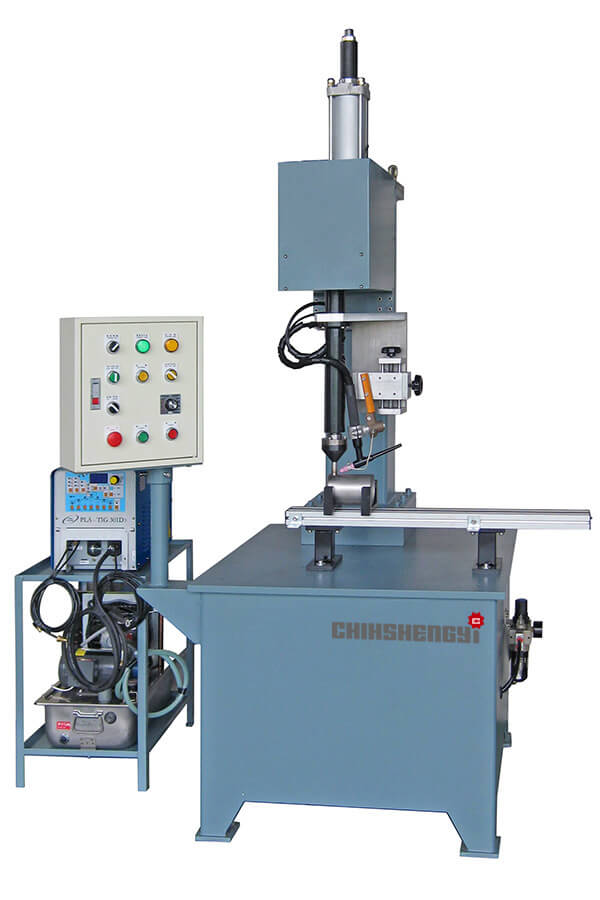

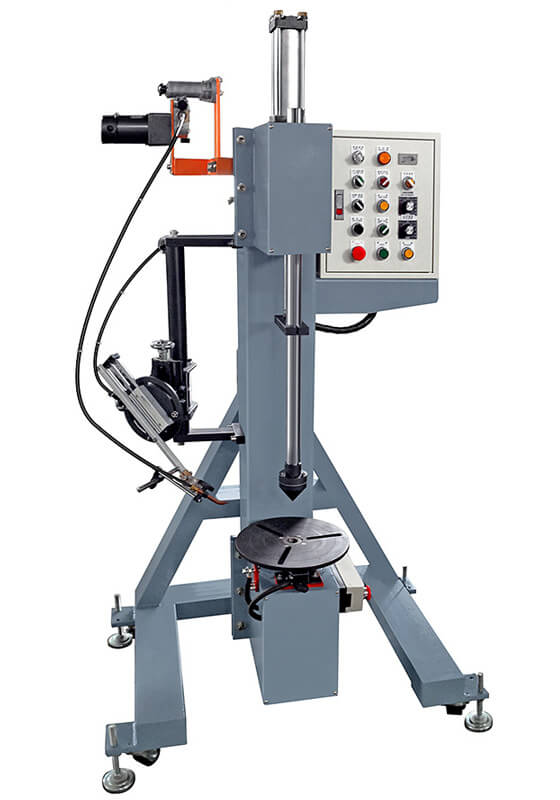

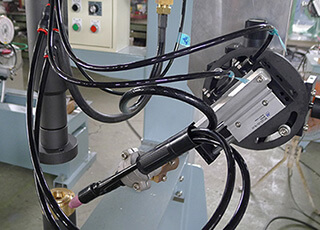

迴轉槍圓周焊接

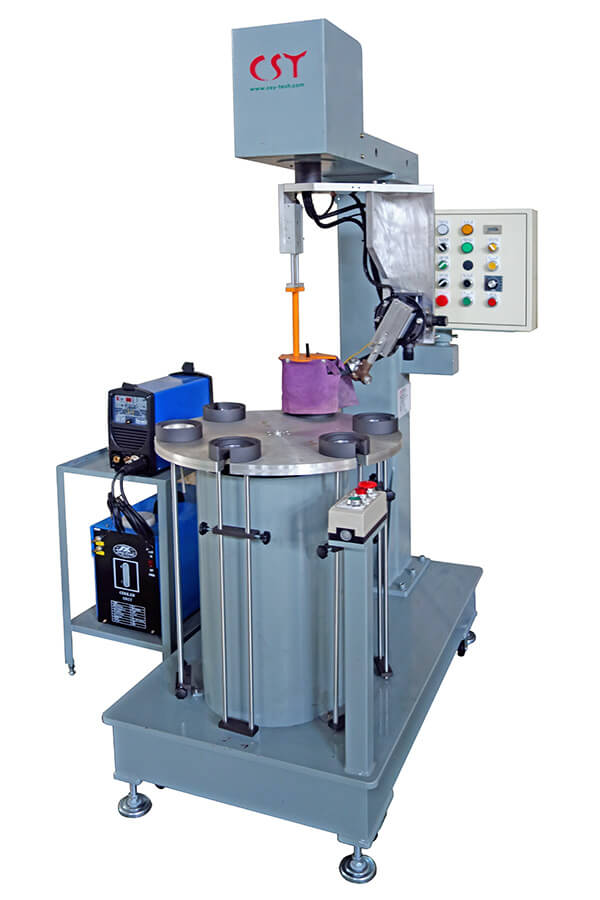

六等份旋轉槍氬焊

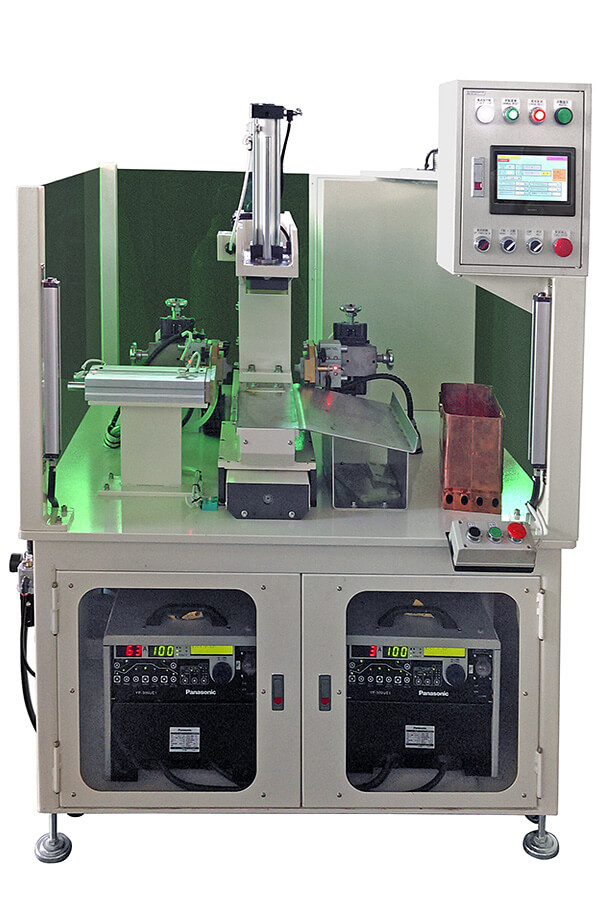

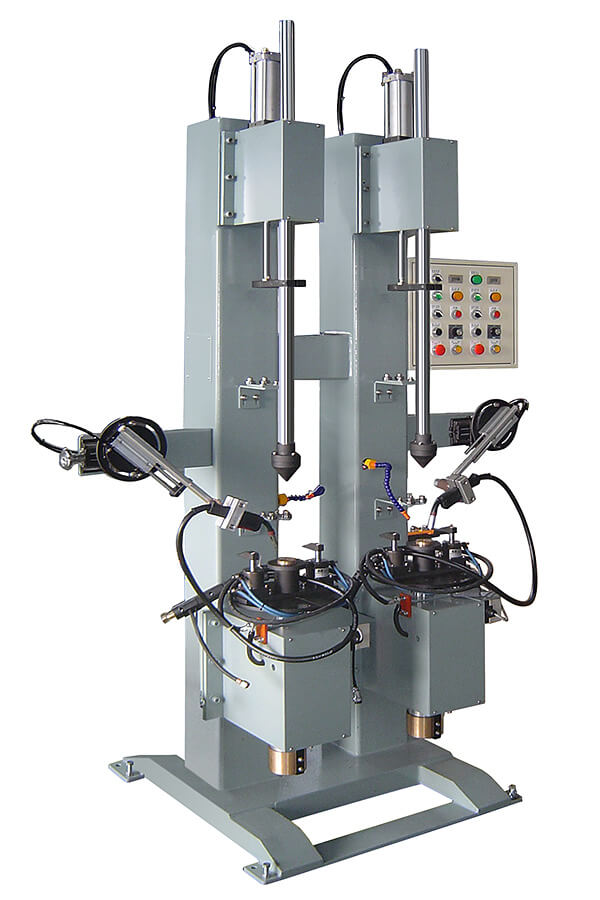

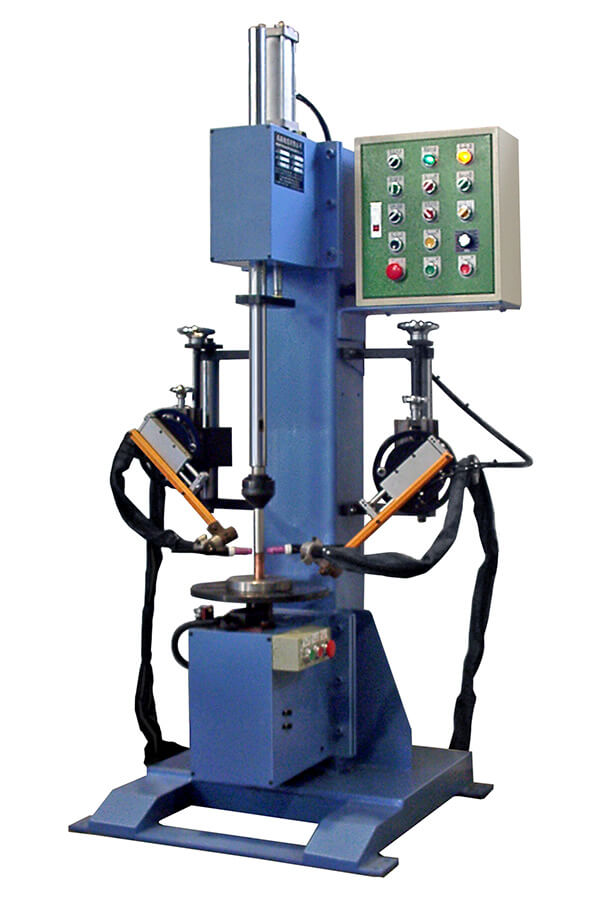

雙槍雙工位圓周焊接
雙槍圓周焊接
特殊銅點焊接高熔點材料、熱伝導の良い材料、異種金属などに適応 YP-300UE1T00

圓周焊接機規格
型號VC-300 ~ VC-1000
適用長度300mm ~ 1000mm
適用直徑10mm ~ 1500mm
入力電源110V/220V/380V/440V 50/60Hz
入力氣源5kg/cm²

可接受特殊定制設備 Acceptable special customized equipment

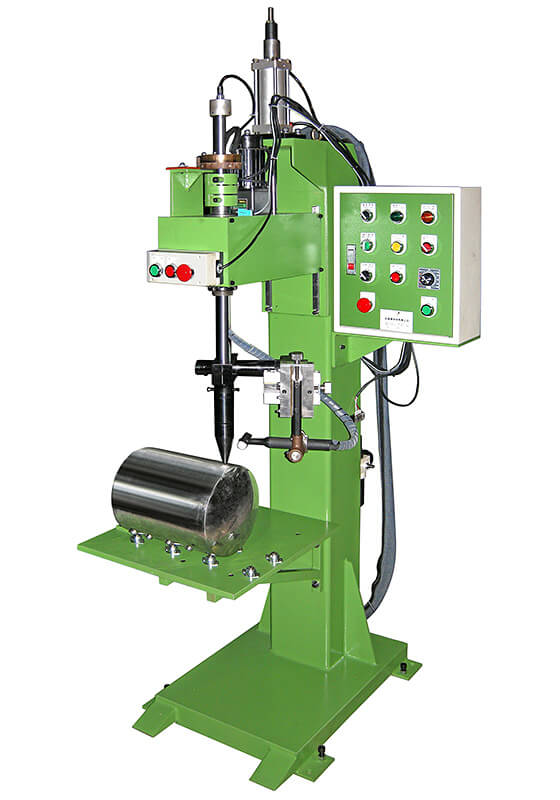

立式旋轉槍自動焊接機

Vertical Swivel Gun Automatic Welding Machine

迴轉槍焊接機,是專門為銲接瓦斯桶槽、圓桶之圓周接縫而設計,銲接後之銲道平直,滲透性良好,銲接品質極佳。

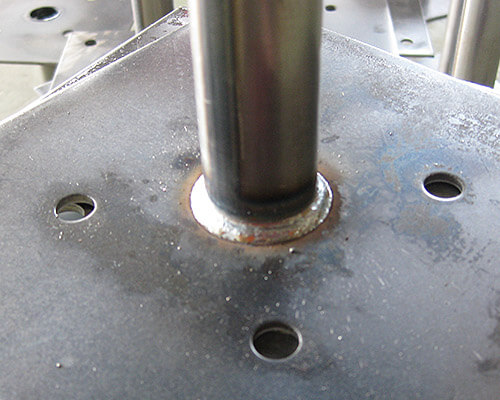

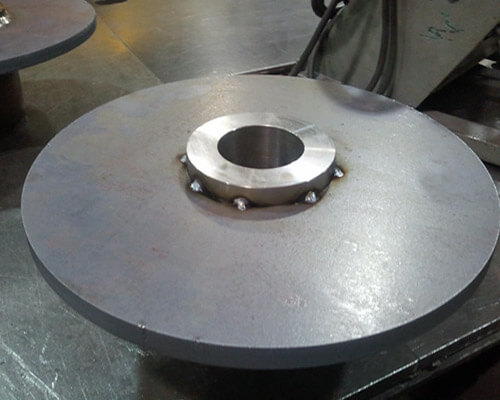

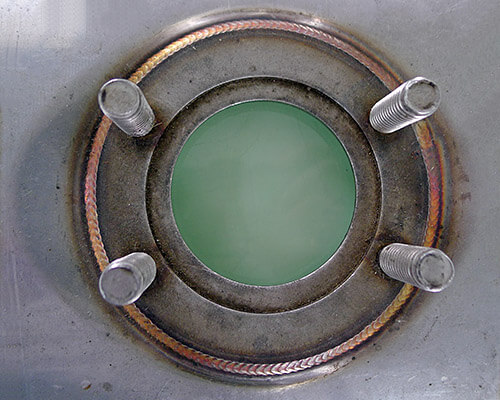

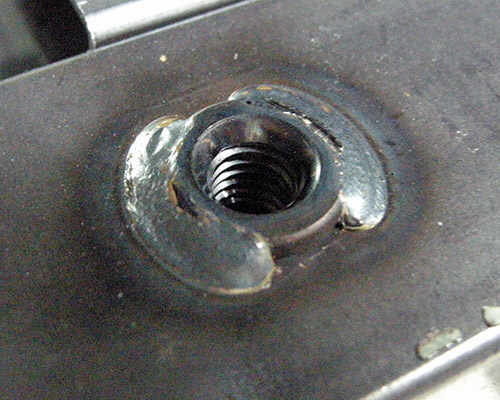

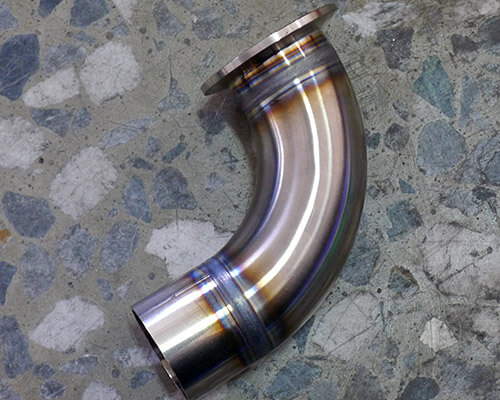

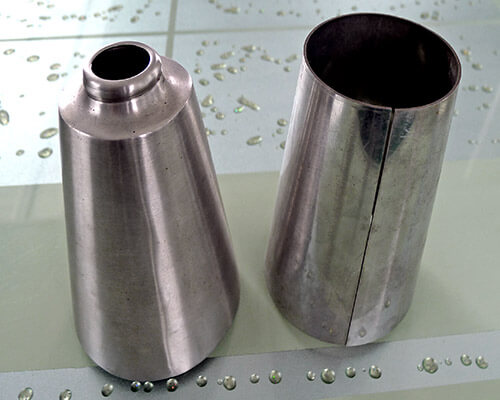

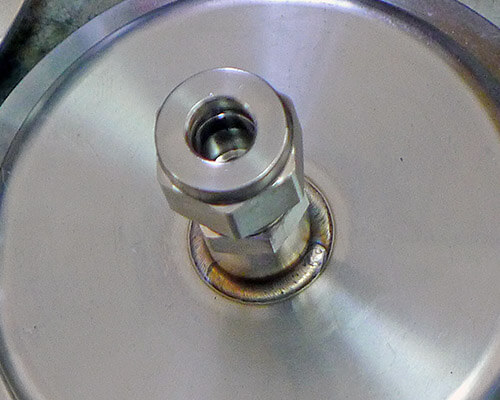

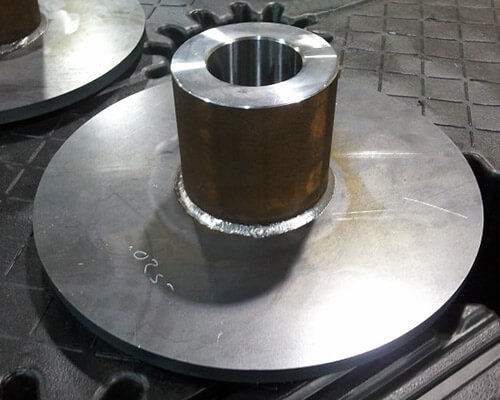

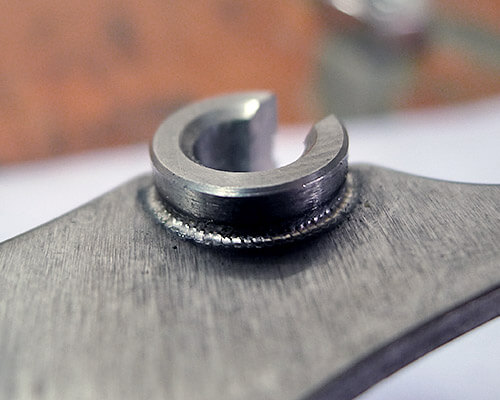

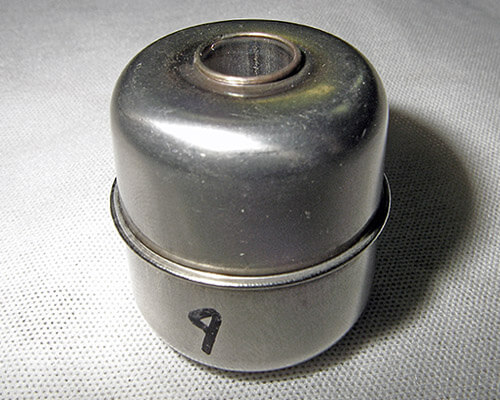

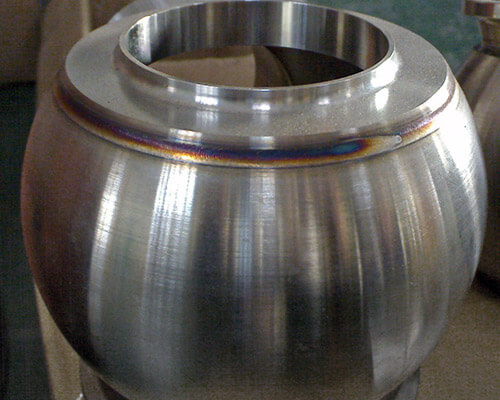

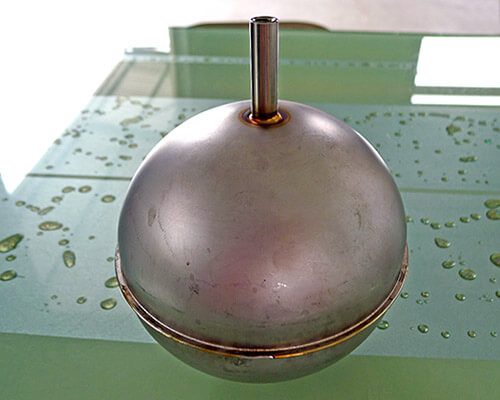

圓周焊接應用
